變壓器變比測試儀的分類

根據技術原理、應用場景和集成度，市場上的變比測試儀主要可以分為以下幾類：

1. 按技術原理分類

• 傳統型（變比電橋）：

  • 特點： 基于經典的橋式平衡原理，需要手動調節電阻箱使電橋平衡，然后讀取變比值。

  • 現狀： 基本被淘汰，僅在部分教學或特定校驗場合作為基礎工具使用。

• 數字型（全自動變比測試儀）：

  • 特點： 采用現代數字采樣和DSP（數字信號處理）技術。內部產生低壓測試電源（通常為三相或單相），通過高速ADC（模數轉換器）同時采集高、低壓側的電壓波形，通過計算基波分量的比值得到變比和相角。

  • 優勢： 速度快、精度高、抗干擾能力強，支持復雜接線組別的自動識別。這是目前市場的主流。

2. 按功能與應用場景分類

• 通用型（便攜式）：

  • 應用： 主要用于35kV及以下、容量較小的配電變壓器日常維護。

  • 特征： 體積小、重量輕（3-5kg）、操作簡單，通常具備鋰電池供電，便于攜帶。

• 專業型（三相/特種變壓器專用）：

  • 應用： 適用于110kV及以上電壓等級的電力變壓器，或者Z型變、整流變、斯科特變壓器等特殊變壓器。

  • 特征： 通常自帶大屏幕，能繪制矢量圖；具備更強的抗干擾能力，能在變電站強電磁環境下穩定工作；測量范圍寬，可達0.9-10000甚至更高。

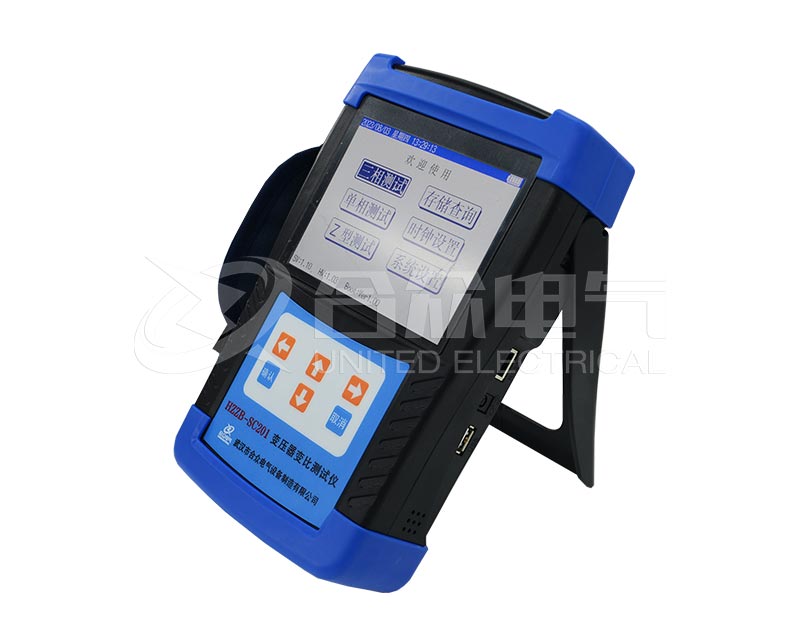

• 手持式（傻瓜式/快速篩查型）：

  • 應用： 用于現場快速巡檢，判斷變壓器是否存在明顯的匝間短路。

  • 特征： 極度便攜，屏幕較小，功能相對單一，通常只顯示變比和誤差，不提供復雜的矢量分析功能。

3. 按繞組測試方式分類

• 單相測試儀： 對單相變壓器或三相變壓器進行單相逐相測試。

• 三相測試儀： 內部具備三相電源輸出，可以一次接線完成三相的變比測試，無需手動換線，效率極高。現在主流的電力測試均推薦三相測試儀。

變壓器變比測試儀選型核心考量

在選型時，除了你上次了解的測量范圍和精度，建議重點考慮以下關鍵要素：

1. 接線組別測試能力

• 不僅要看儀器支持多少種組別（如0-11組），更要看其是否具備組別自動判別功能。

• 關鍵點： 對于國外進口或老舊的非標變壓器，可能遇到特殊接線。選型時需確認儀器是否能通過測量自動給出結果，還是需要人工預選組別。

2. 特種變壓器測試算法

• 如果你所在的企業涉及電爐變壓器（爐變）、整流變壓器（整變）或斯科特變壓器（Scott），務必確認該型號的測試儀在菜單中明確包含此類變壓器的測試算法。普通算法測這些變壓器會產生巨大的相位誤差，導致結果無效。

3. 電壓互感器（PT）與電流互感器（CT）的變比測量

• 這是一個擴展功能。部分高端變比測試儀不僅能測變壓器，還能通過外接標準電壓互感器或直接低壓勵磁的方式，測量電壓互感器的變比。如果設備種類較多，這可以節省一筆采購互感器測試儀的費用。

4. 抗干擾性能

• 適用場景： 變電站內，特別是GIS（氣體絕緣全封閉組合電器）或運行母線附近的變壓器。

• 選型要點： 查看說明書中的抗干擾指標，比如是否支持“異頻測量”（采用45Hz/55Hz等非工頻測量避開現場干擾），這直接影響現場測試的成敗。

5. 波形顯示與分析功能

• 具備六角圖（向量圖）實時顯示功能的儀器屬于高端型號。這不僅是看變比是否合格，更能幫助分析CT/PT接線極性是否正確、變壓器內部是否存在角差隱患。
